自2018年6月1日起，鋁錠生產(chǎn)企業(yè)已啟動(dòng)實(shí)施新版GB/T 1196-2017《重熔用鋁錠》國(guó)家標(biāo)準(zhǔn)，發(fā)布單位中華人民共和國(guó)國(guó)家質(zhì)量監(jiān)督檢驗(yàn)檢疫總局、中國(guó)國(guó)家標(biāo)準(zhǔn)化管理委員會(huì)。原有GB/T 1196-2008《重熔用鋁錠》國(guó)家標(biāo)準(zhǔn)廢止。

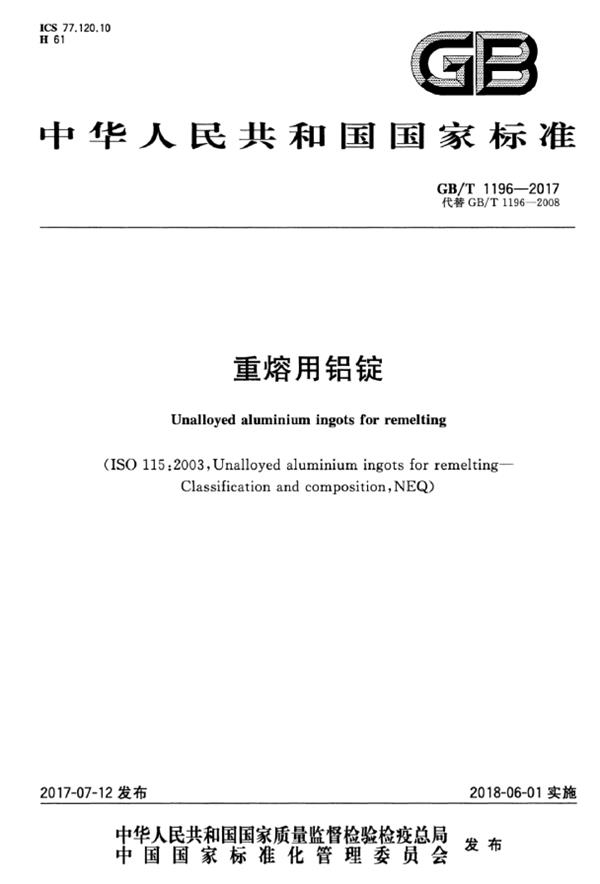

　　新版GB/T 1196-2017《重熔用鋁錠》國(guó)家標(biāo)準(zhǔn)全文：

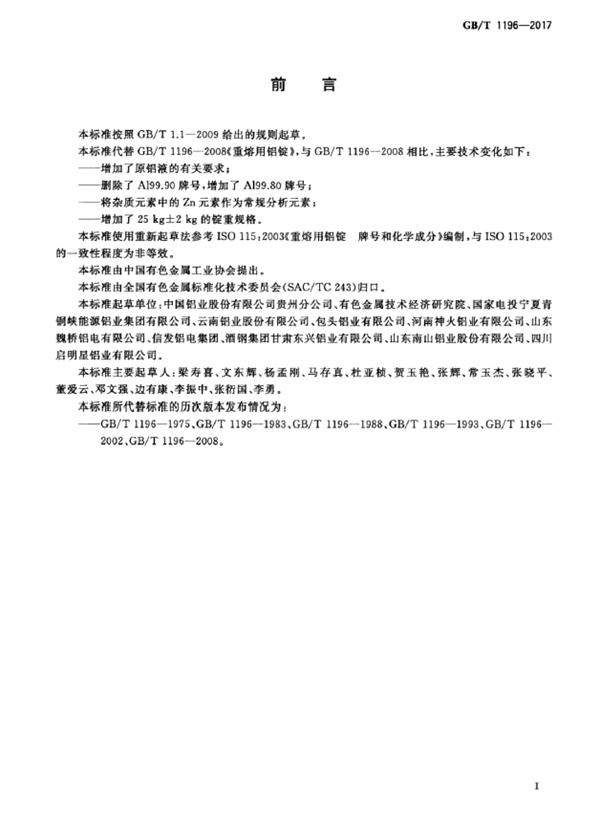

　　新版《重熔用鋁錠》國(guó)家標(biāo)準(zhǔn)GB/T 1196-2017與舊版標(biāo)準(zhǔn)GB/T 1196-2008主要差異如下：

　　1.原鋁液的有關(guān)要求

　　下游企業(yè)為減少鋁錠二次重熔造成的能耗及能源浪費(fèi)和降低生產(chǎn)成本，紛紛在電解鋁廠附近建立鑄造車間，直接購(gòu)買原鋁液進(jìn)行生產(chǎn)。據(jù)統(tǒng)計(jì)，原鋁液供應(yīng)比例超過(guò)總產(chǎn)量的一半，按目前發(fā)展趨勢(shì)，原鋁液供應(yīng)仍呈上升趨勢(shì)。為適應(yīng)市場(chǎng)需求，本次修訂中增加了原鋁液的有關(guān)技術(shù)內(nèi)容：范圍中指出原鋁液可參照本標(biāo)準(zhǔn)及YS/T 1004《熔融態(tài)鋁及鋁合金》的規(guī)定進(jìn)行；化學(xué)成分分析按GB/T 20975或GB/T 7999的規(guī)定進(jìn)行；應(yīng)檢斤計(jì)重；應(yīng)由供方技術(shù)（質(zhì)量）監(jiān)督部門進(jìn)行檢驗(yàn)，保證產(chǎn)品質(zhì)量符合標(biāo)準(zhǔn)或訂貨單（或合同）的規(guī)定并填寫質(zhì)量證明書；原鋁液的溫度、夾渣等要求可參照YS/T 1004的規(guī)定；應(yīng)成批提交驗(yàn)收，每批為單個(gè)鋁液包；原鋁液的檢查和驗(yàn)收由供需雙方協(xié)商解決；原鋁液化學(xué)成分仲裁取樣和制樣參照YS/T 1004的規(guī)定進(jìn)行。

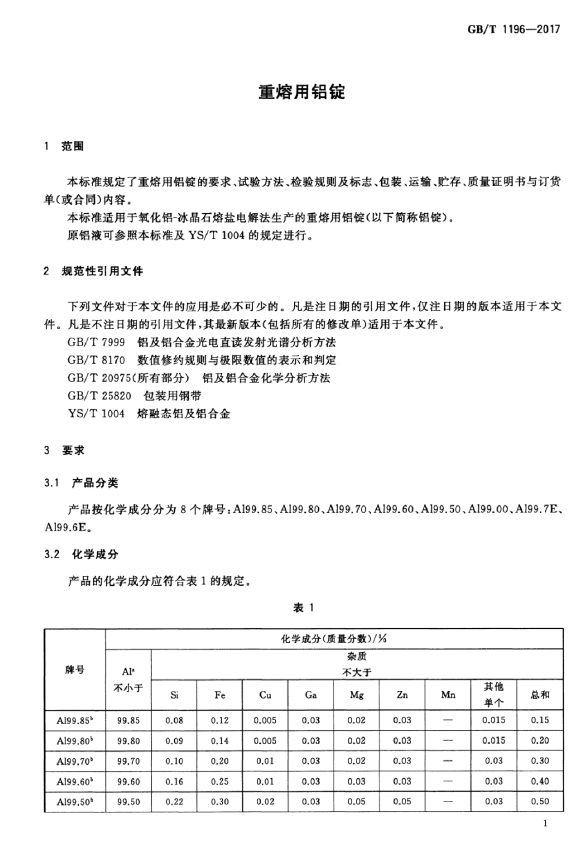

　　2.牌號(hào)和化學(xué)成分說(shuō)明

　　GB/T 1196－2008中鋁錠按化學(xué)成分分為8個(gè)牌號(hào)，分別為Al 99.90、Al 99.85、Al 99.70、Al 99.60、Al99.50、Al 99.00、Al 99.7E、Al 99.6E。GB/T 1196一直被視為普通鋁錠的標(biāo)準(zhǔn)。在我國(guó)，同時(shí)還存在YS/T 665《重熔用精鋁錠》和YS/T 275《高純鋁》標(biāo)準(zhǔn)。普通鋁錠作為一種資源性產(chǎn)品，國(guó)家不鼓勵(lì)出口；而對(duì)于精鋁錠和高純鋁，由于是高附加值產(chǎn)品，國(guó)家鼓勵(lì)出口，制定了出口退稅政策。但牌號(hào)Al 99.90本身作為精鋁，一直留在GB/T 1196中未做變動(dòng)。本次修訂將牌號(hào)Al 99.90刪除，將其納入到Y(jié)S/T665標(biāo)準(zhǔn)中。另外，為適應(yīng)市場(chǎng)需求，本次修訂增加了牌號(hào)Al 99.80。因此，GB/T 1196－2017中鋁錠按化學(xué)成分分為Al 99.85、Al 99.80、Al 99.70、Al 99.60、Al99.50、Al 99.00、Al 99.7E、Al 99.6E共8個(gè)牌號(hào)。舊版標(biāo)準(zhǔn)化學(xué)成分表的腳注a規(guī)定：“若鋁錠中雜質(zhì)Zn含量不小于0.010%時(shí)，供方應(yīng)將其作為常規(guī)分析元素，并納入雜質(zhì)總和；若鋁錠中雜質(zhì)Zn含量小于0.010%時(shí)，供方可不作常規(guī)分析，但應(yīng)監(jiān)控其含量”。新版標(biāo)準(zhǔn)化學(xué)成分表中刪除了此條款，也就是在新版標(biāo)準(zhǔn)中將Zn納入了常規(guī)分析元素。

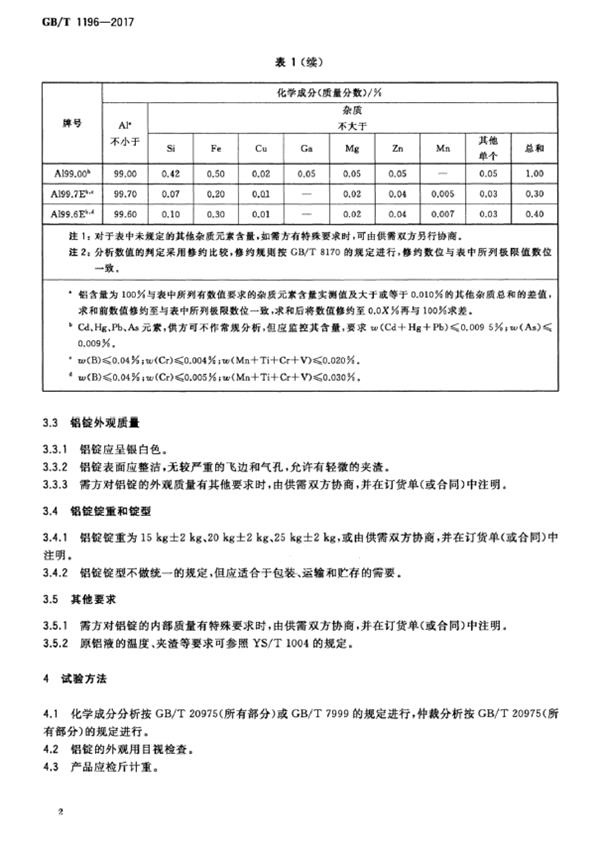

　　3.鋁含量的計(jì)算

　　在GB/T 1196中，鋁錠的雜質(zhì)元素分為三類，第一類為化學(xué)成分表中有明確元素符號(hào)的雜質(zhì)如：Si、Fe、Cu、Ga、Mg、Zn、Mn；第二類為化學(xué)成分表中未明確元素符號(hào)的雜質(zhì)即其他雜質(zhì)；第三類為化學(xué)成分表的腳注中規(guī)定的雜質(zhì)元素。所有含量均為質(zhì)量分?jǐn)?shù)。新版標(biāo)準(zhǔn)化學(xué)成分表的腳注a中規(guī)定“鋁含量為100%與表中所列有數(shù)值要求的雜質(zhì)元素含量實(shí)測(cè)值及等于或大于0.010%的其他雜質(zhì)總和的差值，求和前數(shù)值修約至與表中所列極限數(shù)位一致，求和后將數(shù)值修約至0.0X%再與100%求差”。對(duì)于牌號(hào)Al 99.85、Al 99.80、Al 99.70、Al 99.60、Al 99.50、Al 99.00而言，需要將Si、Fe、Cu、Ga、Mg、Zn六種雜質(zhì)元素的實(shí)測(cè)值（無(wú)論其數(shù)值大?。┬藜s至“與表中所列極限數(shù)位一致”，即牌號(hào)Al99.85、Al99.80中Si、Fe、Mg、Ga、Zn應(yīng)修約至0.0X%，Cu應(yīng)修約至0.00X%；其余牌號(hào)Si、Fe、Cu、Mg、Ga、Zn應(yīng)修約至0.0X%。同時(shí)，應(yīng)當(dāng)將元素含量實(shí)測(cè)值不小于0.010%的其他雜質(zhì)元素按表中數(shù)值要求修約至“與表中所列極限數(shù)位一致”，即Al 99.85、Al 99.80應(yīng)修約至0.00X%；Al 99.70、Al 99.60、Al 99.50、Al 99.00應(yīng)修約至0.0X%。

　　需要特別注意的是，除了六種雜質(zhì)元素（Si、Fe、Cu、Ga、Mg、Zn）之外的“其他雜質(zhì)元素”，修約至“與表中所列極限數(shù)位一致”后先與表中數(shù)值要求進(jìn)行比較，符合要求的再求和并修約至0.0X%，此數(shù)值再與表中要求的六種雜質(zhì)元素（Si、Fe、Cu、Ga、Mg、Zn）求和，并修約至0.0X%后再與100%求差。應(yīng)當(dāng)清楚以上每項(xiàng)均為獨(dú)立要求，每項(xiàng)均符合才可繼續(xù)進(jìn)行下一項(xiàng)修約比較。對(duì)于牌號(hào)Al 99.7E、Al 99.6E，需要將Si、Fe、Cu、Mg、Zn、Mn等六種雜質(zhì)元素和其他雜質(zhì)元素按照上述要求進(jìn)行比較。需要說(shuō)明的是，“其他每種”雜質(zhì)元素是需方按照化學(xué)成分表中的注1“對(duì)于表中未規(guī)定的其他雜質(zhì)元素含量，如需方有特殊要求時(shí)，可由供需雙方另行協(xié)商”的要求由供需雙方另行商定的。若無(wú)商定，則無(wú)需檢測(cè)。

　　4.錠重規(guī)格的變化

　　在原來(lái)“15 kg±2 kg、20 kg±2 kg”錠重規(guī)格基礎(chǔ)上，新版標(biāo)準(zhǔn)增加了“25 kg±2 kg”錠重規(guī)格，以更好地滿足市場(chǎng)不同需求。

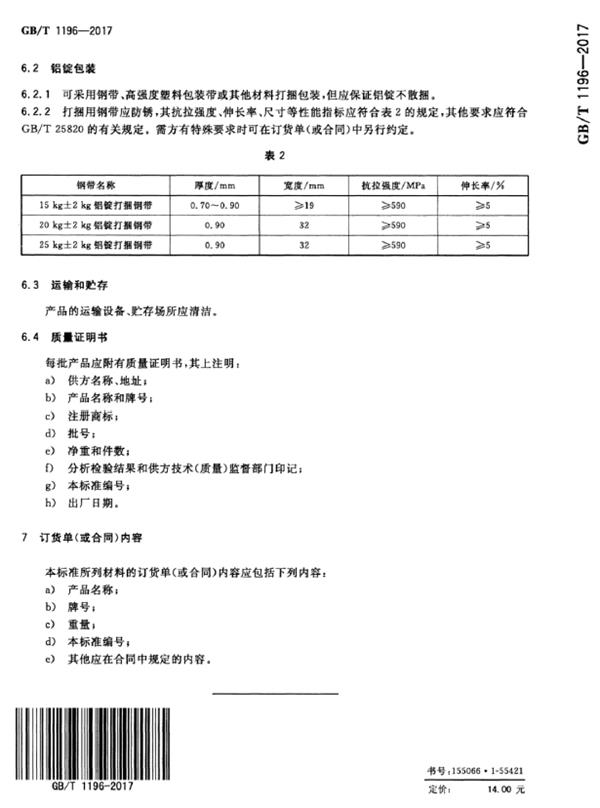

　　5.包裝的變化

　　新版標(biāo)準(zhǔn)中取消了鋁錠打捆形式采用“井”字形或其他形式的規(guī)定，僅對(duì)打捆材料進(jìn)行了規(guī)定，要求打捆材料“可采用鋼帶、高強(qiáng)度塑料包裝帶或其他材料，但應(yīng)保證鋁錠不散捆”，同時(shí)“打捆用鋼帶應(yīng)防銹”，并對(duì)15 kg±2 kg、20 kg±2 kg、25 kg±2 kg鋁錠打捆用鋼帶的厚度、寬度、抗拉強(qiáng)度，伸長(zhǎng)率分別進(jìn)行了規(guī)定。需要注意的是，舊版標(biāo)準(zhǔn)要求打捆用鋼帶的“其他要求應(yīng)符合YB/T 025《包裝用鋼帶》的有關(guān)規(guī)定”，而新版標(biāo)準(zhǔn)要求打捆用鋼帶的“其他要求應(yīng)符合GB/T 25820《包裝用鋼帶》的有關(guān)規(guī)定”。
